Чертежи деталей по описанию и фото

Валы, втулки, фланцы, пластины и корпуса: рабочий чертёж детали с видами, сечениями, размерами и техническими требованиями по ЕСКД.

Не тот раздел? Начертательная геометрия Инженерная графика Архитектура и планировки Мебель и быт Металлоконструкции и сварка Техника и оборудование Инженерные схемы

Болтовое соединение двух пластин толщиной 12 и 16 мм болтом М16 с шайбой и гайкой. Сборочный чертёж с разрезом и спецификацией.

Соединение болтовое · A2 · 2:1 · спецификация

Сборочный чертёж болтового соединения с разрезом, позициями и спецификацией

PDFPNGDXFдопущения.txt

Примеры раздела

Листы, которые построил ИИ

Сверху — задание, ниже — лист, который вернула нейросеть. Нажмите, чтобы открыть лист целиком.

Детали машин

Открыть лист

Соединение болтовое A2 · 2:1 · спецификация

Детали машин

Вал ступенчатый: ⌀30 длиной 40, ⌀40 длиной 80, ⌀30 длиной 50, шпоночный паз 12×5 длиной 56 на ступени ⌀40, фаски 1,5×45°. Нужно сечение по пазу.

Рабочий чертёж ступенчатого вала со шпоночным пазом и сечением А–А

Открыть лист

Вал ступенчатый A3 · 1:1 · ЕСКД

Детали машин

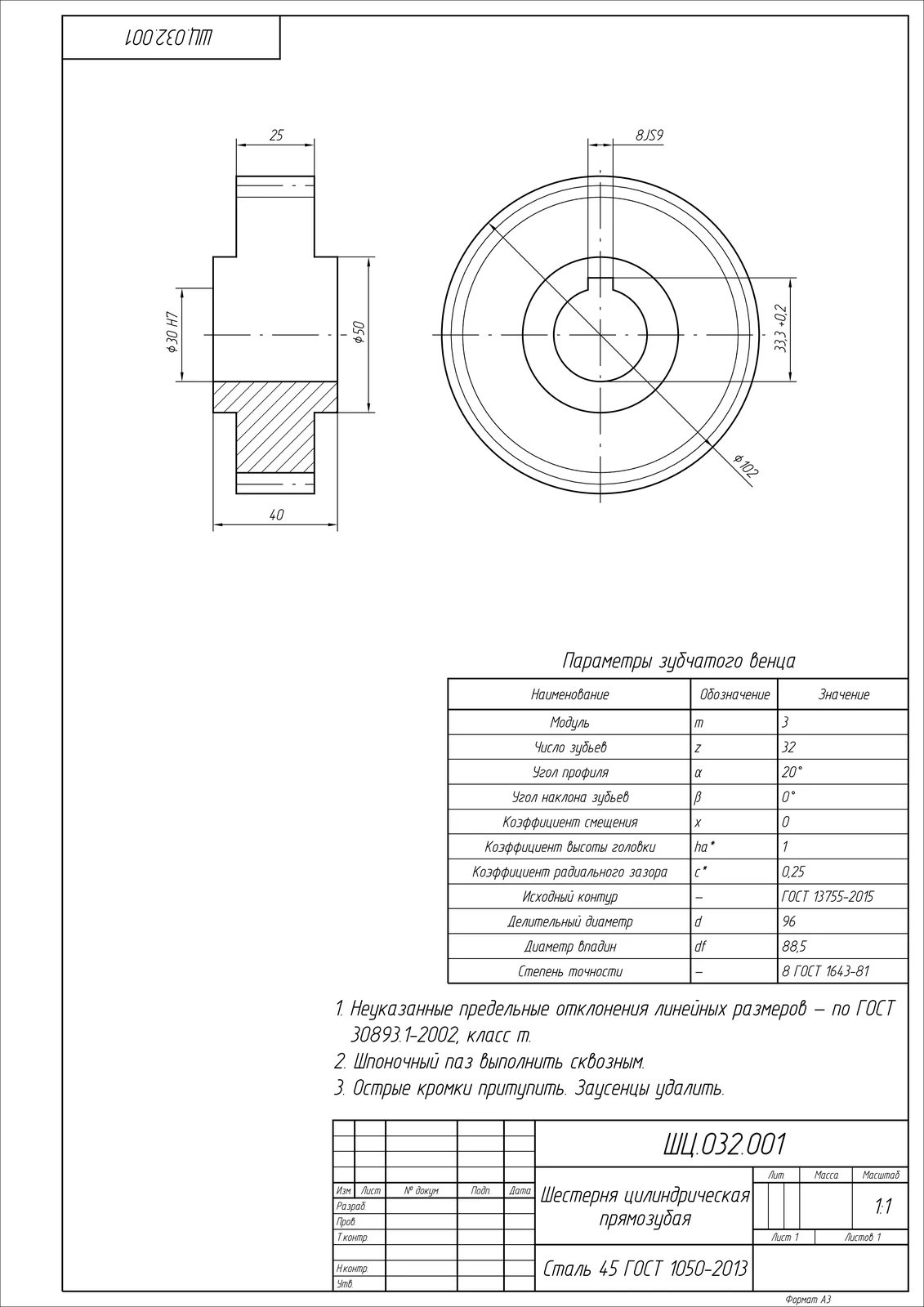

Шестерня цилиндрическая прямозубая: модуль 3, 32 зуба, ширина венца 25 мм, ступица ⌀50, отверстие ⌀30 со шпоночным пазом 8 мм. Рабочий чертёж с таблицей параметров.

Рабочий чертёж прямозубой шестерни с таблицей параметров зубчатого венца

Открыть лист

Шестерня цилиндрическая прямозубая A3 · 1:1 · ЕСКД

Детали машин · ЕСКД

Что получится начертить

Валы и оси со шпоночными пазами и фасками
Втулки, кольца, фланцы, диски
Пластины и кронштейны из листа — с DXF контура под резку
Корпусные детали с разрезами

Дайте главные размеры: длины и диаметры ступеней, отверстия и их расположение. Материал можно не указывать.

PDF, PNG и DXF за пару минут

Лист по ЕСКД с рамкой, основной надписью и размерами. Что нейросеть приняла без данных в задании, — отдельным текстом рядом с листом.

Описать задание
