Чертежи техники и оборудования

Конвейеры, станки, прессы, прицепы, лодки и механизмы: чертёж общего вида или сборочный чертёж с габаритами, разрезом и спецификацией узлов.

Не тот раздел? Начертательная геометрия Инженерная графика Детали машин Архитектура и планировки Мебель и быт Металлоконструкции и сварка Инженерные схемы

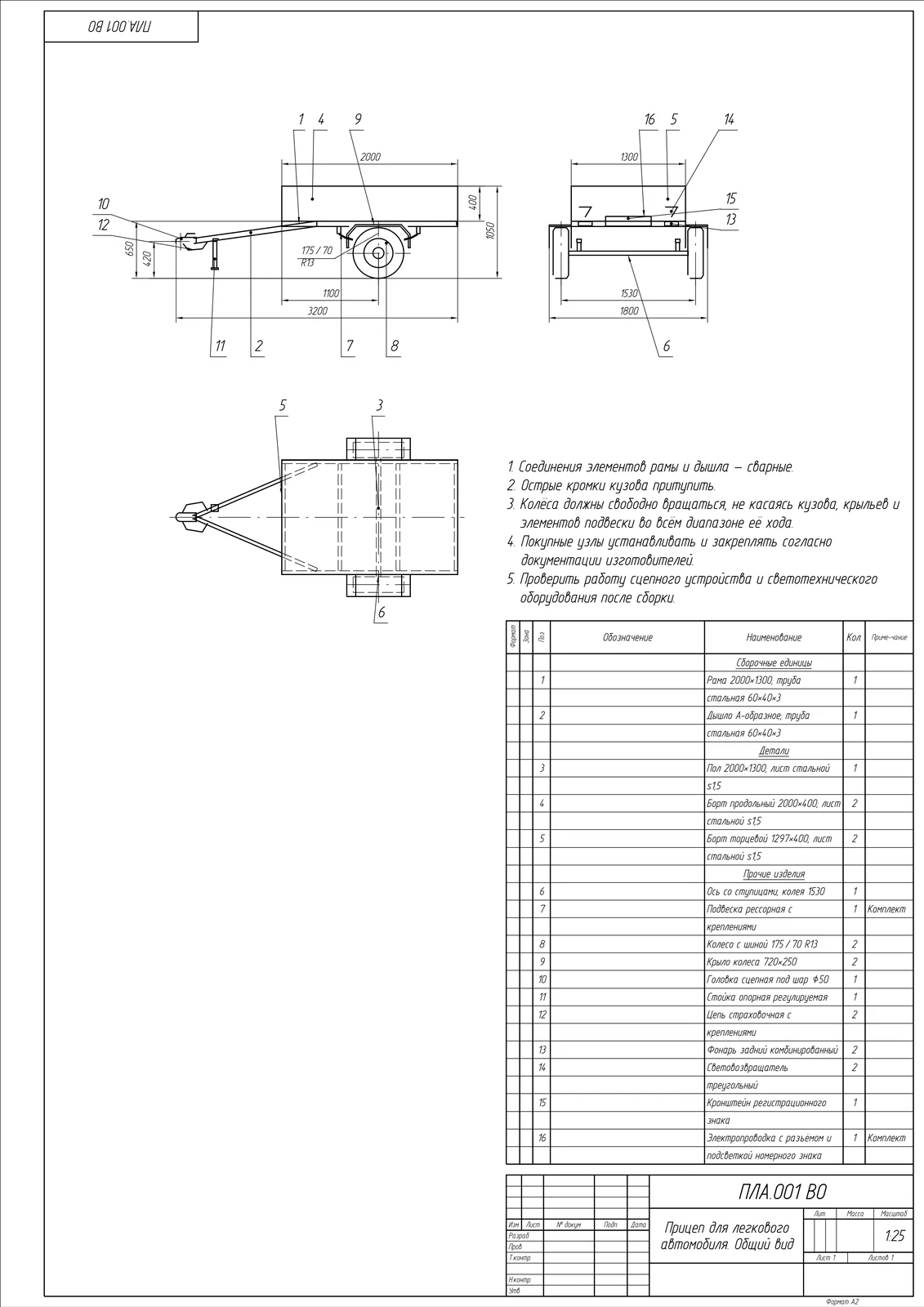

Прицеп для легкового автомобиля: кузов 2000×1300×400 из листа 1,5 мм, рама из профтрубы 60×40, одна ось, колёса R13. Общий вид со спецификацией.

Прицеп для легкового автомобиля. Общий вид · A2 · 1:25 · спецификация

Общий вид прицепа для легкового автомобиля со спецификацией

PDFPNGDXFдопущения.txt

Примеры раздела

Листы, которые построил ИИ

Сверху — задание, ниже — лист, который вернула нейросеть. Нажмите, чтобы открыть лист целиком.

Оборудование

Открыть лист

Прицеп для легкового автомобиля. Общий вид A2 · 1:25 · спецификация

Оборудование

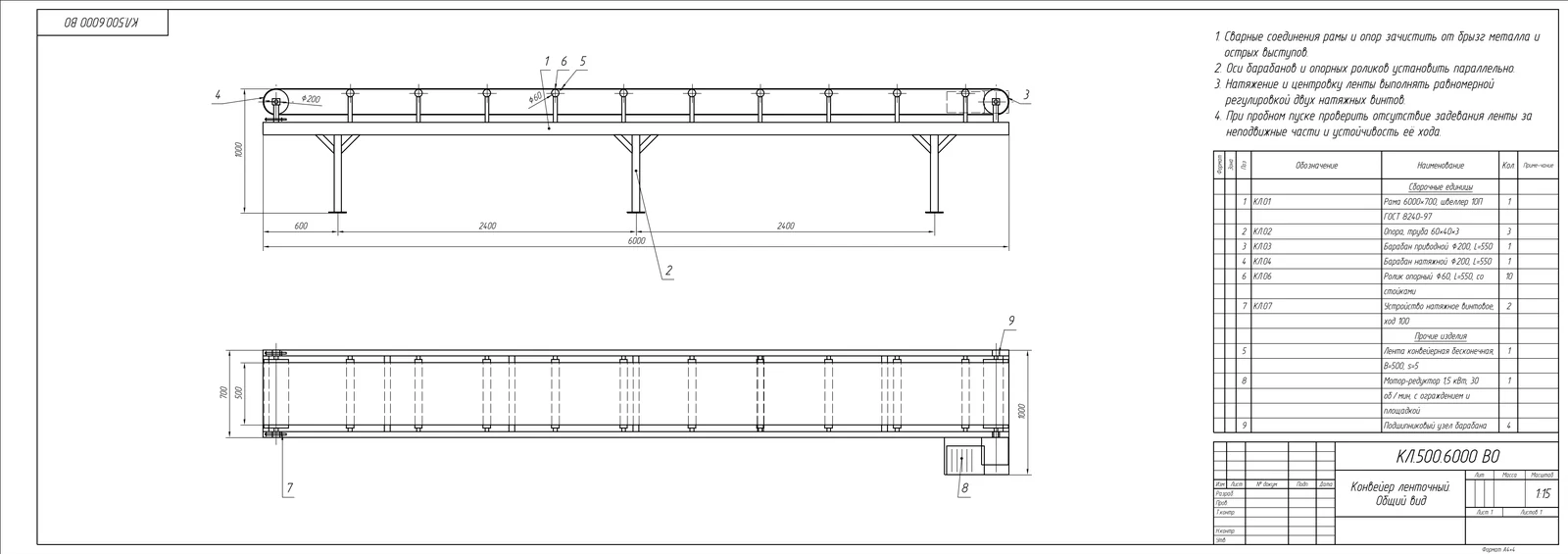

Ленточный конвейер длиной 6 м, ширина ленты 500 мм, рама из швеллера 10, приводной и натяжной барабаны ⌀200, мотор-редуктор. Общий вид со спецификацией.

Общий вид ленточного конвейера 6 м со спецификацией

Открыть лист

Конвейер ленточный. Общий вид A4×4 · 1:15 · спецификация

Техника и оборудование · ЕСКД

Что получится начертить

Конвейеры, транспортёры и рольганги
Станки, прессы и приспособления
Прицепы, лодки и корпуса машин
Спецификация узлов и покупных изделий

Назовите изделие, его назначение и главные габариты. Устройство узлов нейросеть примет сама и перечислит допущения рядом с листом.

PDF, PNG и DXF за пару минут

Лист по ЕСКД с рамкой, основной надписью и размерами. Что нейросеть приняла без данных в задании, — отдельным текстом рядом с листом.

Описать задание
